ソフトウェア
映像や音を使ってLEDを変化させたり、各種機器を集中してコントロールできる
高度なコントローラーを必要としたことはありませんか?
DGLシリーズは長年ご使用いただいているパソコンベースのソフトウエアです。
高度なコントローラーを必要としたことはありませんか?
DGLシリーズは長年ご使用いただいているパソコンベースのソフトウエアです。
DGL (統合ソフト)
DGLシリーズ統合ソフト
DGLシリーズを1本のソフトに統合します
※Domeソフトは統合できません
DGLシリーズを1本のソフトに統合します
※Domeソフトは統合できません
Preset
プラグイン
Chase
プラグイン
Capture
プラグイン
DigCap
プラグイン
Timig
Auganizer
プラグイン
Patch
プラグイン
Chase
プラグイン
Capture
プラグイン
DigCap
プラグイン
Timig
Auganizer
プラグイン
Patch
スケジュール管理、タッチパネル、I/Oインターフェース、MIDI、SMPTE周期など、多彩なインターフェースを持つ
パソコン搭載型の演出コントロール・ソフトウェア
LEDの他、一般照明、映像、音響装置のコントロールも可能
※Domeソフトは統合できません
パソコン搭載型の演出コントロール・ソフトウェア
LEDの他、一般照明、映像、音響装置のコントロールも可能
※Domeソフトは統合できません
DGL-Capture
映像キャプチャソフト
カメラ映像・AVIファイルの映像で、LEDを表示するソフトです。
表示サイズや、表示範囲を指定できます。
カメラ映像・AVIファイルの映像で、LEDを表示するソフトです。
表示サイズや、表示範囲を指定できます。
AVI
ファイル
再生
カメラ
映像
再生
表示
サイズ
指定
ファイル
再生
カメラ
映像
再生
表示
サイズ
指定
映像をLEDに表示する
キャプチャー機能
(数万個のLEDを制御可能)
キャプチャー機能
(数万個のLEDを制御可能)

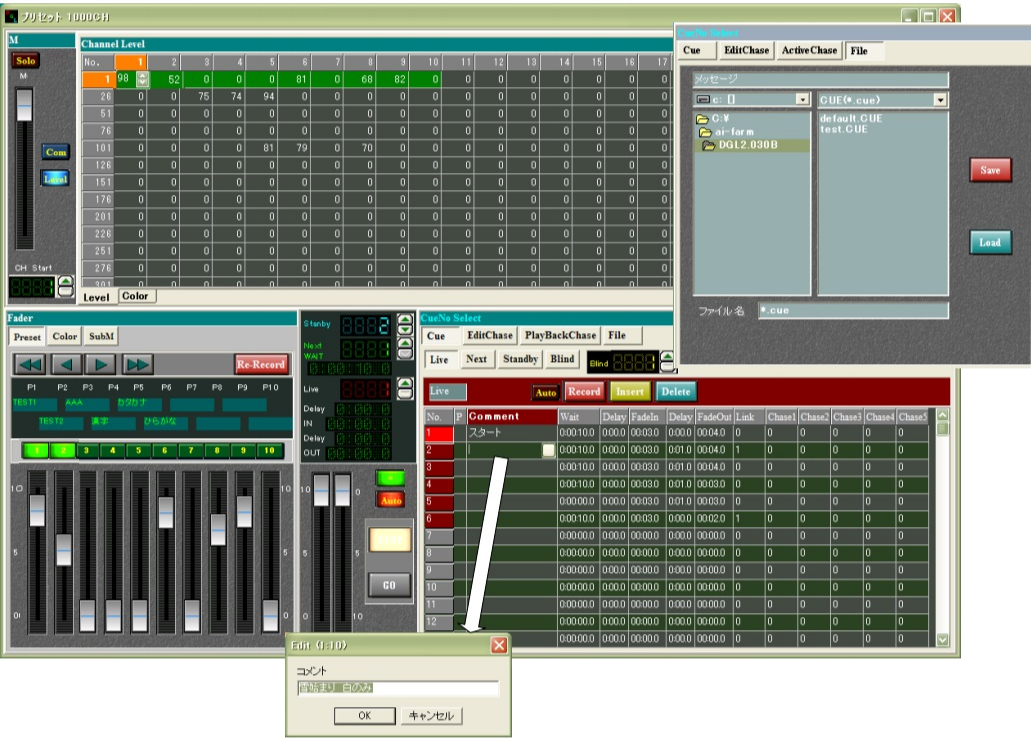

DGL-Preset
最もオーソドックスな、操作卓ソフト
従来のプリセット卓の形態に加え、カラーのLEDに対しても操作できます。
従来のプリセット卓の形態に加え、カラーのLEDに対しても操作できます。
フェーダ
1800
CH
カラー設定
600
CH
クロス
フェーダ
1本
チェイス
機能
4系統
サブマスタ
フェーダ
10本
カラーパレット
1800
CH
カラー設定
600
CH
クロス
フェーダ
1本
チェイス
機能
4系統
サブマスタ
フェーダ
10本
カラーパレット
プリセットフェーダ 1000CH
Cueステップ 500
フェードイン・ディレー時間設定
フェードアウト・ディレー時間設定
Cueウェイト時間設定
Auto/Manual切り替え
サブマスターフェーダ10本
チェイス 4系統
Cueステップ 500
フェードイン・ディレー時間設定
フェードアウト・ディレー時間設定
Cueウェイト時間設定
Auto/Manual切り替え
サブマスターフェーダ10本
チェイス 4系統

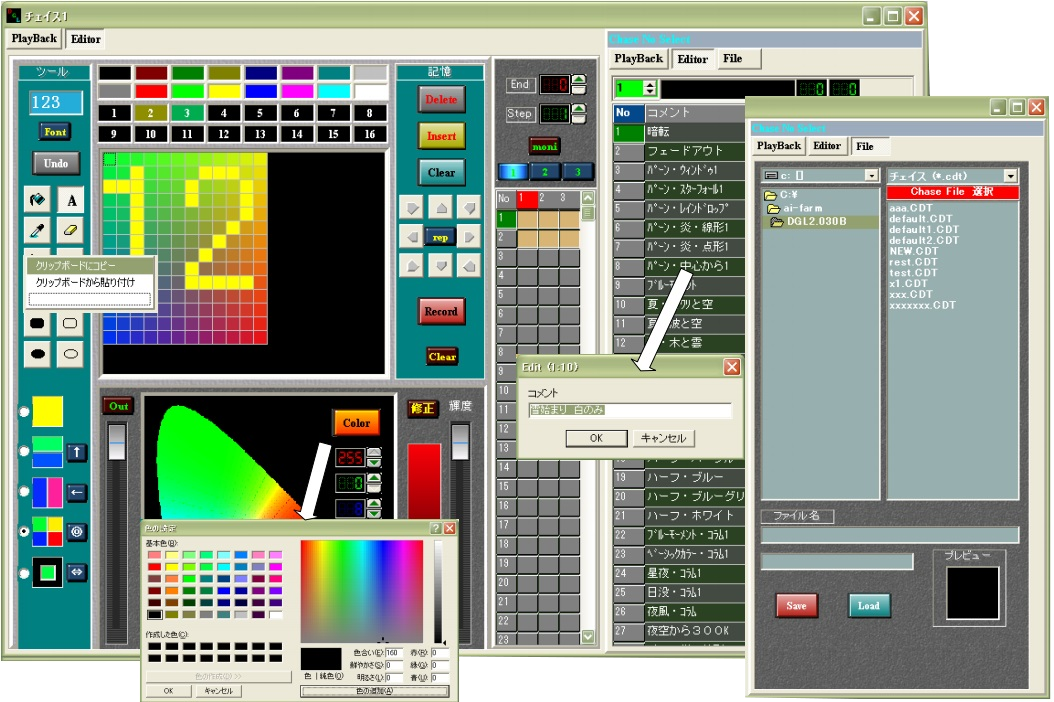

DGL-Chase
映像ビットマップチェイス再生ソフト
ビットマップ描画をLEDに表示するソフトです。
表示サイズや、表示範囲を指定できます。
音反応により、イコライザー、音反転、パターンスピードが変化します。
ビットマップ描画をLEDに表示するソフトです。
表示サイズや、表示範囲を指定できます。
音反応により、イコライザー、音反転、パターンスピードが変化します。
bitmap
描画
機能
bitmap
ファイル
書き込み
bitmap
ファイル
読み込み
EQ
表示
機能
音反応
パターン
スピード
音反応
パターン
方向
音反応
色変化
機能
描画
機能
bitmap
ファイル
書き込み
bitmap
ファイル
読み込み
EQ
表示
機能
音反応
パターン
スピード
音反応
パターン
方向
音反応
色変化
機能
パターンをLEDに表示する
チェイス機能
グラフィックイコライジング等の
エフェクト効果
チェイス機能
グラフィックイコライジング等の
エフェクト効果

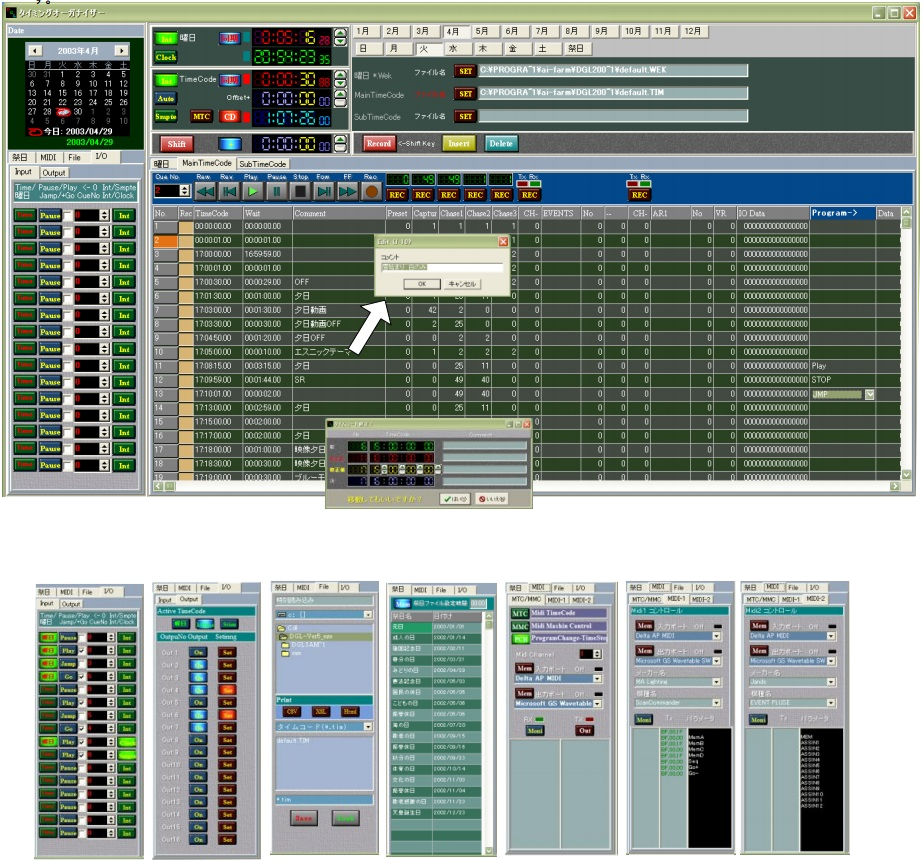

DGL-Timing
タイミングオーガナイザソフト
タイムスケジュールによって、その他のプログラムやシーケンサー・I/Oに対して指示を出すプログラムです。
月間・週間スケジュールを管理します。
タイムスケジュールによって、その他のプログラムやシーケンサー・I/Oに対して指示を出すプログラムです。
月間・週間スケジュールを管理します。
月間
スケジュール
管理
週間
スケジュール
管理
SMPTE
タイムコード
同期
他プログラム
起動
シーケンサー
I/O
コントロール
MIDI
I/O
コントロール
スケジュール
管理
週間
スケジュール
管理
SMPTE
タイムコード
同期
他プログラム
起動
シーケンサー
I/O
コントロール
MIDI
I/O
コントロール
スケジュール管理、タッチパネル、I/Oインターフェース、MIDI、SMPTE周期など、多彩なインターフェースを持つパソコン搭載型の演出コントロール・ソフトウェア。
LEDの他、一般照明、映像、音響装置のコントロールも可能。
LEDの他、一般照明、映像、音響装置のコントロールも可能。
DIGCAP
映像をLEDに変換する、最も簡易なコントロ―ラでキャプチャーのみに特化したソフト
チャプチャー
ボード
入力
カメラ
入力
ボード
入力
カメラ
入力
映像信号をDMX信号(※)に変換し、映像を使ったLED照明演出を実現するパソコン搭載型の演出コントロール・ソフトウェア(DGLの簡易版)。イベント等で使用される照明操作卓との共存も可能。
映像をLEDに表示するキャプチャー機能(数万個のLEDを制御可能)
パッチ機能(LEDと映像画素の接続が可能)
拡大・縮小機能(LEDと画素の対応を、1:1、あるいはモザイクで設定可能)
ライトのチェック機能等、LED演出の幅を広げる機能を搭載
映像をLEDに表示するキャプチャー機能(数万個のLEDを制御可能)
パッチ機能(LEDと映像画素の接続が可能)
拡大・縮小機能(LEDと画素の対応を、1:1、あるいはモザイクで設定可能)
ライトのチェック機能等、LED演出の幅を広げる機能を搭載

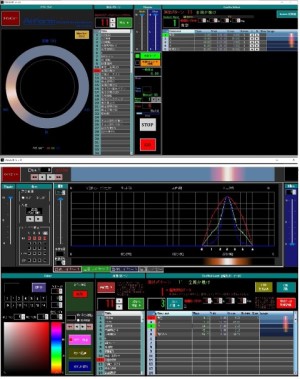

DGL-Dome
360度ドームに特化した編集再生ソフト
ドームなどの円周パターンを直感的に演出可能
※DGL派生ソフトですが、DGL統合ソフトに含めることはできません。
ドームなどの円周パターンを直感的に演出可能
※DGL派生ソフトですが、DGL統合ソフトに含めることはできません。
スプラン
補間
プロット
スプライン
レーヤ
3
描画
レーヤ
1
簡単
ポイント
編集 簡単
ポイント
移動 簡単
ポイント
追加/消去 360°
シームレス
編集
全体
照明
回転 LTC
タイムコード
同期
補間
プロット
スプライン
レーヤ
3
描画
レーヤ
1
簡単
ポイント
編集 簡単
ポイント
移動 簡単
ポイント
追加/消去 360°
シームレス
編集
全体
照明
回転 LTC
タイムコード
同期
360°全天周プラネタリュームのドーム照明用コントロール装置です。
照明データ編集画面とその実行画面から構成されます。
〇編集画面
天文にたけた技術員でも照明操作できるシステムです。
画面は、描画レーヤーとして、スプラインレーヤー3画面
ビットマップレーヤー1画面
レーヤー毎に優先度が設定できます。
1.スプラインレーヤー
マウスで数点の編集ポイントに色を指定することで、
編集以外の照明データを自動的に保管し
滑らかな色変化の照明データを作り出します。
編集点の色修正はもちろんのこと、追加・削除・移動も
容易なため誰でもが操作できます。
また、全体的・個別レーヤーの明るさや移動も
照明データを変更しなくても可能です。
2.描画レーヤー
ビットマップファイル貼り付けも可能なレーヤーを持ち、
町や雲明かりの再現も可能となります。
〇実行画面
プラネタリューム統合PCから
LAN経由での実行指示やSMPTE(LTC)のシグナルを
Ai900経由で受け取り、タイムコード同期再生も可能です。
また、不確定な説明技術員の説明時間や質疑応答時間に対して
柔軟に対応化のなシステムで同期を一時切り離しも可能です。
照明データ編集画面とその実行画面から構成されます。
〇編集画面
天文にたけた技術員でも照明操作できるシステムです。
画面は、描画レーヤーとして、スプラインレーヤー3画面
ビットマップレーヤー1画面
レーヤー毎に優先度が設定できます。
1.スプラインレーヤー
マウスで数点の編集ポイントに色を指定することで、
編集以外の照明データを自動的に保管し
滑らかな色変化の照明データを作り出します。
編集点の色修正はもちろんのこと、追加・削除・移動も
容易なため誰でもが操作できます。
また、全体的・個別レーヤーの明るさや移動も
照明データを変更しなくても可能です。
2.描画レーヤー
ビットマップファイル貼り付けも可能なレーヤーを持ち、
町や雲明かりの再現も可能となります。
〇実行画面
プラネタリューム統合PCから
LAN経由での実行指示やSMPTE(LTC)のシグナルを
Ai900経由で受け取り、タイムコード同期再生も可能です。
また、不確定な説明技術員の説明時間や質疑応答時間に対して
柔軟に対応化のなシステムで同期を一時切り離しも可能です。
LAN-DMX
DMXOut 2ポート
LAN 100/10BastT
DGLシリーズ用
LAN 100/10BastT
DGLシリーズ用
Ai-6000
DMXOut 2ポート
LAN 100/10BastT
DGLシリーズ用
LAN 100/10BastT
DGLシリーズ用
Ai-900
DMXOut 8ポート
LAN 100/10BastT
DGLシリーズ対応予定
LAN 100/10BastT
DGLシリーズ対応予定
