照明・サウンド・センサー・コントローラー製品


☞画像のタップまたはクリックで指定製品へジャンプします。


Ai-farmの製品は国内生産です。
海外製品の検査を含み購入ご希望の方は別途ご相談ください。
下記製品は、物件制作の折、今後も必要と考え開発した物も多く、
目的対応に向け、現在改良を加えている製品も含んでおります。
現状品では、お客様の要望に対し不十分な製品もあるかと思います。
そのため、購入後のバージョンアップも可能な限り対応しております。
ご理解いただけると助かります。また、日々改良を行っています。
ご希望をリクエストしていただければと思います。

Ai-Soundシリーズ Soundコントローラ


Ai-Soundシリーズは、Soundコントロールをメインに対応したシステムです。

※機種により、いろいろな特徴を持っており、適材適所でご使用ください。

Ai-Sound VR

照明とサウンドの連携
DMX信号で音量レベルをコントロール。
DMX
レベル
controle
バランス
-54~+4dBu
入力
バランス
+4dBu
出力
Ai-Tester
アドレス
書き込み
コンパクト

サイズ
Ai-Sound VR 受注生産

DMX信号で音量レベルをコントロールします。
バランス入力(-54~+4dBu) x 2ch /バランス出力(+4dBu) x 2ch
入力レベルにあわせて内部ゲイン可変(背面の半固定抵抗)
出力レベルをDMXで制御 (減衰量 0~-110dB/0.5dB step)

〇電源入力DC24V
〇サイズ W=106 H=31 D=119

Ai-Sound Line-AMP

小型のMIC/LINEアンプユニットです。
バランス
-54~+4dBu
入力
バランス
+4dBu
出力
コンパクト

サイズ
Ai-Sound Line-AMP 受注生産

バランス入力(-54~+4dBu) x 2ch /バランス出力(+4dBu) x 2ch
入力レベルにあわせて内部ゲイン可変(背面の半固定抵抗)
出力レベルをボリュームで制御 (減衰量 0~-110dB)

〇電源入力DC24V
〇サイズ W=106 H=31 D=119

Ai-Sound AMP S

小型アンプユニット
RCA
ステレオ
入力
スピーカー
ステレオ
出力
コンパクト

サイズ
Ai-Sound AMP 受注生産

出力 10W+10W (4Ω/ THD 1% / DC12V)
出力 15W+15W (4Ω/ THD 10% / DC12V)

〇電源入力DC12V
〇サイズ W=106 H=46 D=119

Ai-X00シリーズ 照明コントローラ


Ai-X00シリーズは、照明コントロールをメインに対応したシステムです。
入門に容易なハンディータイプから常設に使える機種まで、規模・シチュエーションに沿った機種を選択できます。

※機種により、いろいろな特徴を持っており、適材適所でご使用ください。

Ai-100

照明に携わっている方にとって常時携帯の必須アイテム
DMX信号をメディアカードに記録+再生可能で、最も手軽なDMXコントローラー。
Light コンバーター・Light プレーヤー・Light レコーダー・Dmxテスター・LED(RGB)ライトがこれ1台に集約。
DMX
テスト
パターン
DMX
エラー
検出
LED
アドレス
書き込み
RGBW
フラッシュ
ライト
DMX入力
記録
再生
フルカラー
液晶
表示
記憶
メディア
カード採用
18650
Li-ion
バッテリ
USB
5V
充電
タイマー
内蔵

赤外線
リモコン
送受
Bluetooth
対応
予定
首からかけるストラップも付き常時携帯可能で即交換可能なバッテリー駆動の多機能マルチプロトコル照明コントローラー
照明設置時に便利なDMX信号のテストや負荷チェックにも対応します。
暗闇でも便利な、RGBW-LEDも搭載し、LEDでのモニターや機器のチェック時の懐中電灯としても活用できます。
DMX信号を記録メディアカードに記録でき、再生も可能なので、バックアップ機器としても使用できます。
〇機能
 USBケーブルで充電可能。
 電池は18650サイズの交換可能な充電池。
 電池不足にも予備バッテリーと交換、充電を待つことはありません。
〇メディア互換
 他のDmxプレーヤー・Ai-300・Ai-6000・Ai-7000 と ファイル互換

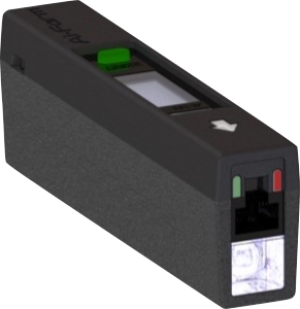

Front view
Flash lightつき

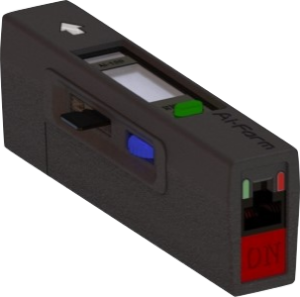

Rear View

Ai-200

入手が安易な市販の高容量モバイルバッテリー(6~12V出力)からピクセルタイプの5Vテープライトを駆動するためユニットです。

5V電源に変換するDC/DCコンバータを内蔵し、テープライトを最大8ポート出力します。演者が持つことによって、移動型の演出が可能です。

DMX入力

ACアダプタ
/バッテリ
駆動
5VLED
ピクセル
駆動
DC/DC
コンバータ
内蔵
LED
8ポート
駆動
演者
携帯
タイプ
〇電源入力DC6~DC12V (高容量モバイルバッテリーに対応)
〇制御入力 DMX 1系統
〇LED出力 Max5A 5Vテープライト(WS2812Bタイプ)x8ポート
〇サイズ 76x135x27mm

Ai-300-STD / Ai-300-Wifi+

照明の演出を手軽に記録・再生できる超小型のDMXレコーダ・プレーヤ
厳しい環境にも対応した防滴レコーダー


信号出力は、DMXやピクセルタイプLEDのダイレクト信号に対応します。
インタラクティブショー演出にも対応。
DMX信号を他の信号に変換するライトコンバーター機能搭載
DMX入力信号でCue呼び出し可能(DMX trigger機能)
DMX入力
DMX/SPI
再生
メディア
カード
採用

防滴

赤外線
リモコン
受信
外部接点
入力
3CH
オプション

Wifi
展示会や
発表会の
演出
幅広い
環境で
設置可能
自動演出
システム
設置用
Ai-300-STD サンプル出荷開始
Ai-300-Wifi+ (開発中)
Ai-300にオプション搭載可能なWiFi(密閉構造のため製造時オプション)
DMX信号を入力以外のWifiでコントロール可能となります。
※超音波溶着の密閉構造のため製造時オプション

〇接点インターフェース搭載 3CH
〇全ての情報はメディアカードに記録
〇演出データの更新やメンテナンスも容易
〇ライトコンバータ機能付き
〇防滴レコーダー
〇USB+カード+接点コントロール
〇メディアファイル互換
 Ai-7000/Ai-6000とのファイル互換

Ai-900 (Matrix Patch)

DMX入力8ポート・DMX出力8ポートをフルマトリクスのパッチシステム
宴会場部屋割り機構や、会議室割パターンにも最適です。

※DMX 1ポート 512Ch
複数の操作卓、複数の操作器のDMX入力をフルマトリクスし、適切な負荷へと接続します。フルマトリクスの特徴は、2か所以上の操作器からでも、同一の機器へのコントロールが可能となりますので2か所での操作が必要な場合でも対応できます。
フル
マトリクス
パッチ
外部接点
8パターン
切り替え
RS232C
パターン
切り替え
会議室
エリア
切り替え
宴会場
エリア
切り替え
展示室
複数箇所の
省配線
設定を接点では8パターン、RS232Cからは100パターンを切り替え可能で、他のコントロール機器とも連動可能が容易です。

サンプル出荷中
イーサネットノード(開発中)
Ai-900シリーズの基本システムとなります。
〇DMX入力8ポート
〇DMX出力8ポート
〇パターン切り替え接点入力(無電圧接点)8入力8パターン
〇パターン切り替えRS232C入力100パターン切り替え

宴会場の使用用途では、
各部屋に対応した複数の操作卓や壁面に設置された複数の操作器のDMX信号をフルマトリクスすることで、
各部屋に適した接続に切り替えできます。

Ai-900  (Recorder&Player)  発売予定

DMX入力8ポート・DMX出力8ポートDMXレコーダプレーヤー
最大8ポートの入力されたDMX信号をリアルタイムに記録、再生します。

※DMX 1ポート 512Ch
演出
記録
再生
外部接点
演出
呼び出し
RS232C
演出
呼び出し
SMPTE
タイム
同期
ArtNet
ノード
入力
ArtNet
ノード
出力
設定を接点により、8パターン、RS232Cにより100パターンの演出呼び出し可能

SMPTE同期対応(開発中)
イーサネットノード(開発中)

〇Ai-900シリーズのメディアプレーヤーシステムです。
〇DMX入力8ポートDMX出力8ポートを装備
〇外部接点入力により、演出パターン8パターン呼び出し
〇RS232C入力により、演出パターン100パターン呼び出し

Ai-X000シリーズ 音・照明コントローラ


音と照明のショーで感動を作りたいのに、大がかりなシステムになってしまう!
身近に演出を手軽にあじわいたい、インタラクティブなシステムにしたいと思ったことはありませんか?


音と照明・センサーを簡単に組み合わせたいと思っていても、実際に演出したい内容からシステムを構成すると、想像以上に複雑なシステムとなってしまいます。 結果、複雑なシステムを導入しても単純なことしかできないシステムとなり、かつ演出内容そのものを費用面等で圧迫してしまいがちです。
さらに、今後、世の変化に合わせ演出の志向を変えたくても、システムの大幅変更が必要と感じられる方も多いと思います。

Ai-X000シリーズは音と照明の同時演出やセンサーとの課題を長年の経験からシンプルに解決した機種です。
このシリーズは多面の指向性に適合した機能を内蔵しています。一見種類の多さで複雑なように感じますが、演出に要望される必要最低限の機能を厳選し搭載していますので、演出目的に限定して操作してみると、いたって単純と感じられると思います。
ただし、フルに使う場合は、目的に適合する機能選択のための照明・音・センサーの概念的な特徴認識は必要と考えられます。

今まで緻密な演出には複雑な制御が必要とされ、大がかりなシステムとなっていました。
このシリーズは、音と照明を一体化することで、複雑なコントロールを可能としたシステムです。
例えば、インタラクティブに必要とされる、演出を途中でやめて、次の演出に移る時の音や照明変化においても一括コントロールすることで、容易に実現可能です。

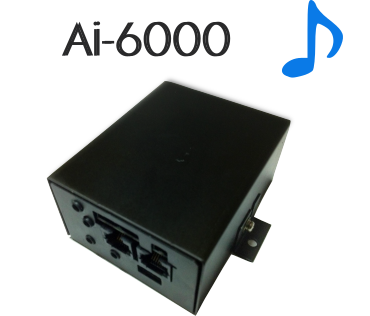

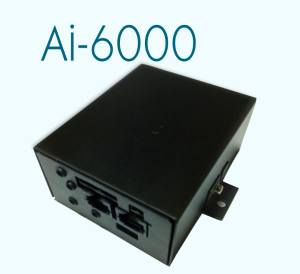

Ai-6000 (現在常設向けカスタマイズ品)

Ai-6000は常設タイプの最小のシステムで音+照明の演出を手軽に設置できるシステムです。
インタラクティブショー演出にも対応します。


時計も内蔵し設定された時間に音楽と照明のショーも実行可能
記録された演出情報は、Ai-7000/Ai-8000/Light-Playerメディア互換
トッピクスに特注例として、シューティングゲームのコントローラとして、LANを経由した集計データ転送例があります。
DMX
記録
再生
WAV/MP3
連動再生

メディア
カード
採用
USB
5V
採用
時計
タイマー
内蔵
赤外線
リモコン
受信
外部
接点入力
8ch
展示会や
発表会の
演出
スパ
エステ等
施術時演出
展示
ジオラマ
演出
教育施設の
自動説明
演出
自動演出
システム
設置用
標準では次の2タイプがあります。
〇Ai-6000-STD:
 Ai-600L+音(WAV/MP3)出力  サンプル出荷
〇Ai-6000-L:
  アートネット対応LAN-DMXタイプ
  100/10BaseT+USB+カードプレーヤ 開発中

〇ネットワーク装備
 小規模から広範囲の連携同期動作も容易
 ネットワーク マスタ/スレーブ構成
〇接点インターフェース搭載
〇データ転送にRS485(DMXプロトコル)を採用
〇全ての情報はメディアカードに記録
 演出データの更新やメンテナンスも容易
 USBメモリからのファーム更新可能

入力電圧: 9V (5V~24V)
入力電流: MAX 1W (アンプ搭載時は異なります)
寸法: 92(W)x72(H)x40(D)mm (取り付け金具寸法は含まず)

Ai-7000

Ai-X000シリーズ導入システム
Ai-7000は、照明信号(DMX)を記録・再生するレコーダー機能と、MP3(音楽ファイル)プレーヤーの機能を併せ持った演出用再生装置です。
ほぼすべてのセンサーを搭載していますので、センサーと照明・音の組み合わせでアイデアを実現するための最短の機器です。
インタラクティブショー演出にも対応します。
時計も内蔵し設定された時間に音楽と照明のショーも実行可能
記録された演出情報は、Ai-6000/Ai-8000/Light-Playerメディア互換
DMX入力
記録
再生
Sound
MP3
連動再生
RS-232C
interface
内蔵
メディア
カード
採用
時計
タイマー
内蔵
人感
センサー
搭載
赤外線
リモコン
受信
ワイヤレス
対応可能
Zigbee
展示会や
発表会の
演出
スパ
エステ等
施術時演出
教育施設の
自動説明
演出
プレゼンタ
自ら
操作可能
標準では次の2タイプがあります。
〇Ai-7000: ベーシックタイプ
〇Ai-7000W: ワイヤレスタイプ(Zigbee)

〇各種センサー内蔵
 人感センサー搭載
 カラー(RGB・輝度)センサー搭載
 音量(マイク)センサー搭載
 モーション(傾きや加速度)センサー搭載
〇DMX・接点信号により小規模から広範囲の連携同期動作も容易
〇赤外線リモコン受信部搭載
〇RS232Cや・接点インターフェース搭載
〇ワイヤレス搭載可能(※出荷時オプション)
〇パッチ・イコライザー搭載
〇全ての情報はメディアカードに記録
 演出データの更新やメンテナンスも容易
※ ワイヤレス: Zigbee

Ai-8000-メイン (受注生産)

Ai-8000 mainは単体でも使用可能な照明・音コントロールユニット
照明・音の同時再生が可能です。
宴会場・展示室などの用途に適し、照明と音を再生します。

演出仕込みはテクニックが必要なのでプロにお任せ、再生が簡単でプロの演出が再現できるならとお考えなら単体でも可能です。
プレート
4ケ口
サイズ
4ページ
x16
演出
カラー
液晶
表示
タッチ
パネル
操作対応
記憶
メディア
カード採用
USBx1
IRx1
RS232cx1
Sound
1入力
1出力
LAN
100/10
BaseT
外部
接点8
入力
ExtDmx

入力
FaderDmx

入力
DMX

出力
DC/
AC100V
両対応
オプション
MIDI
入出力
オプション
RS232C
入出力
Aiシリーズパネルと組み合わせ大規模システムの構築・増設も容易です。
照明・音データは、メディアカードに記録された連続データを再生。
DMX信号を連続取り込み1つのCueに対して実時間演出記録も容易です。
Ai-8000には他にDMX入力もあり、外部コントローラ(パネル等)との接続もできます。

〇Page4xScene16
〇DMX2CH+Sound+LAN+USB+メディアカード)
〇3コグチプレートサイズ

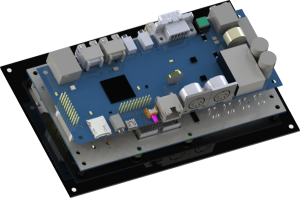

Rear View

Ai-8000 操作卓 標準構成   (受注生産)

Ai-8000シリーズの操作卓の標準的な構成例で、宴会場・学校・バンケット・展示室などの多目的用途に適し、照明と音を再生します。

後に、その時代や状況に合わせた、追加増設/省スペース化への変更も容易に対応できるフレキシブルシステム

宴会場

多目的

会議室

バンケット

モジュラー

設計
タッチ
パネル
操作対応
メディア
カード採用

Ai-8000メインパネルの追加構成として、下記パネルを接続できます。
各パネル間は、LANケーブルと電源のみで接続します。

Ai-8000メインパネル (各種操作+メモリ呼出) 1枚
マスターミックスパネル (マニュアル+メモリマスター) 1枚
プリセットパネルは最大10枚
サブマスターパネルは最大3枚
サウンドフェーダパネル最大3枚(Ai-8000メインパネルは必要)
その他特注パネル

Ai-8000 Mini   (受注生産)

Ai-8000メインとAi-SubMasterを組み合わせた、
ミニサイズのコントローラー
ミニサイズ
多機能
操作卓
照明

記録・再生
宴会場
会議室
展示室

Aiシリーズ関連 マニュアルインテリジェントコントローラ


Ai-XXXXシリーズは単体でも使用可能なインテリジェントなマニュアル操作機種です。
他のAi-X000シーズと組み合わせ、大規模システムへの転換や、別設置の遠隔卓の構成も可能ななユニットです。
後に増設などの対応に対しても、数本のLANケーブルのみで簡単に追加できますので必要最低限の構成からでもスタートできます。
同様に、規模拡張や構成内容変更にもフレキシブルに対応します。

Ai-Preset  アイ・プリセット (受注生産)

単体でも使用可能な10本プリセットフェーダユニットです。
壁操作器として、またはバックアップ用やテスト用途としても使えます。

このユニットはDMX入出力を持ち、複数をカスケードすることで、用途に合わせた本数の構成に設定可能です。
他のユニットとの組み合わせにより、オリジナルのシステムの構成も可能となります、後からの増設でも容易です。
また、店舗等の汎用照明器具用(100VタイプでPWM端子を持つタイプ)の接続用端子を4CH(1-4Fader)を持ち、変換等を使用せずに、DMXではないLED器具と直接接続し、調光が可能となります。
単体動作
設置
可能
プレート
3ケ口
サイズ
DC/
AC100V
両対応
DMX

入力
DMX

出力
RS485
通信
Ai-8000
※PWM信号は各メーカーで仕様が若干違います。この信号をご使用になりたい場合、あらかじめ使用LED器具のサンプルのご提供をお願いし、検証後にご提供可能となります。

〇プリセット10本タイプ
〇10枚までカスケード可能(DMX RJ45により渡りケーブル)
〇パネル設定機能付き(0-9) 9設定時91~100CH
〇プレート3コグチサイズ
〇電源入力(3種対応)
 AC100V入力
 DC9~24V端子入力
 RJ45の7&8ピンにへのDC9V~24V入力

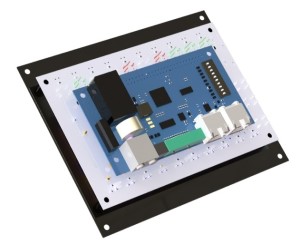

Rear View
Rear View

Ai-House アイ・ハウス (受注生産)

単体でも使用可能7本のプリセットフェーダと
時間調整可能なボリュームを持つ客席調光を加えたユニットです。

宴会場・バンケット・映画館など、手動でフェードするには、調整が難しい用途に使用します。
無電圧接点入力を4CH持ち、映画館等での映写装置との連動も可能。
DMX入出力により複数をカスケードし、用途に合わせた構成が可能です。
他のユニットとの組み合わせでオリジナルのシステムの構成も可能となり、増設も簡単です。
単体動作
設置
可能
プレート
3ケ口
サイズ
客席調光
4レベル
時間設定
映画館
客電RGB
時間設定
宴会場
天井
時間設定
DC/
AC100V
両対応
DMX

入力
DMX

出力
RS485
通信
Ai-8000
〇プリセット7本+客席調光パネル
〇3枚までカスケード可能
〇3コグチプレートサイズ
〇電源入力(3種対応)
 AC100V入力
 DC9~24V端子入力
 RJ45の7&8ピンにへのDC9V~24V入力
Rear View

Ai-SubMaster アイ・サブマスタ (受注生産)

単体でも使用可能な10本のシーンマスターフェーダです。
壁操作器として、またはバックアップ用としても多目的に使えます。


DMX信号をスナップショットで1本のシーンフェーダに記録可能。10シーンのマスターフェーダとしても使用できます。
DMX入出力により複数をカスケードし、用途に合わせた構成が可能です。
他のユニットとの組み合わせでオリジナルのシステムの構成も可能となり、増設も簡単です。
スナップ
ショット
記録
DMXデータ
10シーン
マスター
パネル
番号
切替可
単体動作
設置
可能
プレート
3ケ口
サイズ
DC/
AC100V
両対応
DMX

入力
DMX

出力
RS485
通信
Ai-8000
〇サブマスター10本タイプ MAX100CH
〇3枚までカスケード可能  3コグチプレートサイズ
〇電源入力(3種対応)
 AC100V入力
 DC9~24V端子入力
 RJ45の7&8ピンにへのDC9V~24V入力
Rear View

Ai-PageSubMaster アイ・ページサブマスタ (受注生産)

単体でも使用可能な4ページ7本のシーンマスターフェーダを持つ総28シーン再生可能な、多機能ページサブマスターです。
壁操作器として、演出のバックアップマスターフェーダとしても使用できます。

DMX信号をスナップショットでそれぞれページ毎に7本のシーンフェーダに記録可能。
このユニットはDMX入出力を持ち、他のユニットとの組み合わせでオリジナルのシステムの構成も可能となり、増設も簡単です。
スナップ
ショット
記録
DMXデータ
4ページ
7シーン
パネル
番号
切替可
単体動作
設置
可能
プレート
3ケ口
サイズ
DC/
AC100V
両対応
DMX

入力
DMX

出力
RS485
通信
Ai-8000
〇4ページ+サブマスター7本タイプ  MAX 100CH
〇3枚までカスケード可能
〇3コグチプレートサイズ
〇電源入力(3種対応)
 AC100V入力
 DC9~24V端子入力
 RJ45の7&8ピンにへのDC9V~24V入力
Rear View

Ai-Master Mix (受注生産)

マスターミックスはDMX入力2・出力1を持つマスターユニットです。
2系統の操作器の照明を緩やかに変えたい場合などに使用します。

それぞれのDMX入力はマスターフェーダでコントロールされ、そのデータをミックスした状態で出力します。
また、※クロスタイプもあります。(※明るさの調整位置が、左右のフェーダで上下逆になっているタイプ)
モジュラー

設計
DMX

入力
DMX

出力
オプション
クロス
タイプ
オプション
マイク
反応タイプ
〇マスタフェーダ2本セットで、DC9V~24Vの電源で動作します。
〇各パネルにはDMX入力2とDMX出力1系統を持ちます。
〇両DMX入力をミックスし、DMXに出力します。
〇電源入力(2種対応)
 DC9~24V端子入力
 RJ45の7&8ピンにへのDC9V~24V入力

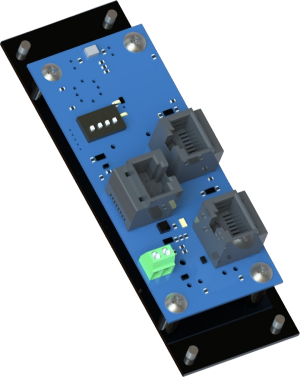

Rear View

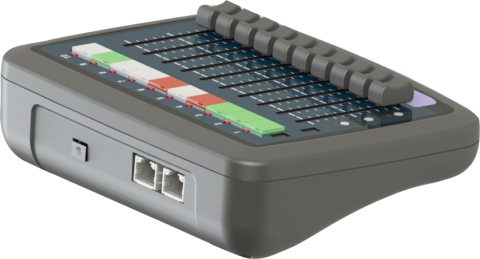

Ai-preset/SubMaster シリーズ組み込みタイプ (受注生産)

アイプリセット/アイ・サブマスターシリーズサイズのケース組み込みタイプ
最も簡易なフェーダ搭載DMX操作器となります。

オーダーにより、各種パネルの組み込みを受けたまわります。
最小サイズ
照明
操作卓
DMX入力

系統
DMX出力

系統
〇ケース組み込みタイプ
〇Ai-8000-マスター以外の3個口パネルサイズに適合
Rear View

拡張スイッチ・接点


他のDMXコントローラーに外部スイッチを追加し、演出を選択できるスイッチシリーズです。
信号はDMXを使用しますので、離れていてもLANケーブル1本の接続で増設できます。
また、ユニットはカスケードできますので追加増設も容易です。
単体で使用可能なタッチパネル操作器もあります。

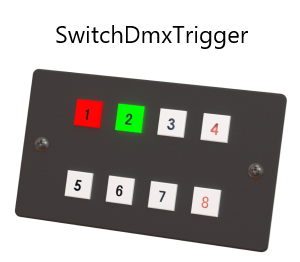

DMX SWトリガーパネルーSTD

スイッチ入力を持たないコントローラへの増設スイッチで、DMX信号を用いてCueの呼び出しなどに使えます。
スイッチで8Cueの呼び出しが可能です。


また、スイッチに対応した外部接点入力を8CH持ち、外部接点入力インターフェースとしても活用でき、ビル管理システムとの連携も容易です。
この装置はDMX入力・出力を持ち、カスケードにより増設可能です。
押釦
スイッチ
8個
DMX
入・出力
各1
外部接点
入力

カスケード
10
パネル
呼び出し
Cue

オプション
赤外線
リモコン
対象機種
Light player, Ai-300, Ai-6000, Ai-7000
その他トリガー可能な機種


操作スイッチ8個(1枚)
カスケードケーブル(RJ-45)により最大10枚設可能
電源入力(2種対応)
 DC9~24V端子入力
 RJ45の7&8ピンにへのDC9V~24V入力
スイッチに相当する外部接点入力8個(無電圧接点)
オプション 赤外線リモコンコントロール
Rear View
DC/DmxOut CN

DMX SWトリガーパネルーPAGE

DMXトリガーパネル-STDと同様に、DMX信号を用いてCueの呼び出しなどに使えます。
スイッチは4ページx4Cueの計16Cueの呼び出しが可能です。

また、スイッチに対応した外部接点入力を8CH持ち、外部接点入力インターフェースとしても活用でき、ビル管理システムとの連携も容易です。
この装置はDMX入力・出力を持ち、カスケードにより増設可能です。
押釦
スイッチ
4+4個
DMX
入・出力
各1
外部接点
入力

カスケード
10
パネル
呼び出し
Cue
16
オプション
赤外線
リモコン
対象機種
Light player, Ai-300, Ai-6000, Ai-7000
その他トリガー可能な機種

操作スイッチ Pagex4個 Cuex4個(1枚)
カスケードケーブル(RJ-45)により最大10枚設可能
電源入力(2種対応)
 DC9~24V端子入力
 RJ45の7&8ピンにへのDC9V~24V入力
スイッチに相当する外部接点入力8個(無電圧接点)
オプション 赤外線リモコンコントロール
Rear View
DC/DmxOut CN

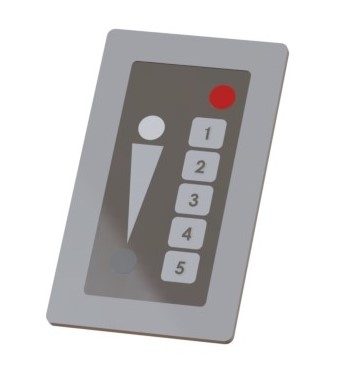

タッチシーンパネル

5つのボタンにそれぞれ100CHのDMXデータを記録できます。
静電誘導
タッチ方式

簡易再生
簡単操作

簡易記録
簡単操作

再生時は、ボタンを押し、マスターで上限を設定します。
ボタン切り替え時は、5秒で変化します。

Ai-XXXXシリーズ  センサオプション


センサオプションは、アイシリーズの他のコントローラに追加接続できる外部センサユニットです。
内蔵では精度や設置条件に適合しない場合、使用可能です。

センサとコントローラー間はRS485(DMXとハード互換)を使用し、10m以上の延長が可能です。
追加できる機種はお問い合わせください。

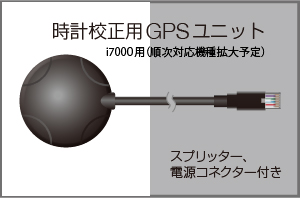

Ai-GPS

Ai-XXXXシリーズに対応した 時刻同期用のGPSユニットです。

マスタユニットの時刻が常に標準時へと同期され、時間に正確な演出再生が可能となります。
GPS衛星
時刻同期

DMX512
RS-232C
同時入力可



GPSへのケーブルにはRJ45(LAN)ケーブルを使用します。
電源をLANケーブル内に送るためのケーブルアダプタおよびACアダプターもあります。

人感センサ

Ai-XXXXシリーズに対応した 人感センサユニットです。

人感センサを操作卓本体とは離れた場所に設置したい場合や、複数個所での検知に使用します。
接点
出力
タイプ
RS485
通信
タイプ
Wifi
無線
タイプ
タイプには3種類があります。
〇無電圧接点タイプ
〇RS485タイプ
〇Wifiタイプ(開発中)

その他コントローラー


LEDのチェックが簡単で、バックアップに使えるようなものがない、とお感じではありませんか?
(赤・緑・青)の3原色で作ったLEDの白色のばらつきが多い、と感じたことはありませんか?
また、コントローラーが壊れたときのバックアップで、簡単なものが必要と感じたことはありませんか?

AI-TESTER

DMX信号(※)の入・出力を持ち、LEDの点灯チェックや信号チェック・アイファームのLED機器にアドレスの書き込みを行う、LEDのテスター兼コントローラー。
DMX
入力
モニター
LED
アドレス
設定機能
LED
サブコード
設定機能
負荷チェック
自動順送り
簡単操作
簡易再生
8種
簡単操作
簡易記録
8記録
簡単操作
DMX信号の入力内容をモニターでき、操作卓などのDMX出力テストが可能
フルカラーLED用テストパターンを8種類持ち、DMX信号を出力
8件のDMX信号を記録可能

〇DMX INx1
〇DMX OUT x 1

カラーコレクター

入力されたDMX信号(※)を補正し、再出力する装置。操作卓からの信号の白補正やバックアップ機能、およびアイファームのLED機器にアドレスを書き込む機能を持つ。
DMX
入力
モニター
LED
アドレス
設定機能
LED
サブコード
設定機能
負荷チェック
簡単操作

簡易再生
簡単操作

簡易記録
簡単操作

8シーンのDMX信号を記録可能
操作卓の急なトラブルに対応するバックアップ機能を搭載
自機のトラブルに対し、操作卓の信号を妨げないためのDMXバイパススイッチを搭載

〇DMX INx1
〇DMX OUT x 1

Color Music


カラーミュージックは音に反応して光が変化する簡単なコントローラーで、カラオケやイベントなどに使用できます。

Color Music V2 (開発中)

カラーミュージックの新タイプ
内蔵マイクまたは外部サウンド入力(LINE)の音によって、LEDの色や明るさをコントロールする音調機能を持ったコントローラー
音量
レベル
変化
周波数分割
16分割

色変化
チャンネル
設定
点滅
チャンネル
設定
音トリガー
パターン
切替
演出の仕込みは、専用ソフト(PC搭載)と本体(PCとLAN接続)により、本体に記録されたデータを追加・変更して行う
LAN接続により、1台のPCで複数台の演出仕込みが可能
外部接点でシーンの呼び出しを実行
スイッチパネルからの信号入力では複数台のユニットのシーンの呼び出しが可能
LAN接続により、1台のPCで複数台の演出仕込みが可能
LAN-DMX(※1)の機能を搭載

〇LAN RJ45 100/10Base/T
〇DMX入力 RJ45 x 1port(Univers)
〇DMX出力 RJ45 x 1port(Univers)
〇メディアカード採用
〇接点入力 8接点
〇DMXトリガー受付可能
〇Sound(LINE)入力x1
〇Sound(LINE)出力x1

※1 LAN-DMX DMX信号を、LANケーブルによって中継・分配するサテライト
本体
外部スイッチ
本体
スイッチ
本体
スイッチ

Color Music (製造・販売終了 / 保守製品)

マイク入力/内蔵マイクの音によって、LEDの色や明るさをコントロールする音調機能を持ったコントローラー
音量
レベル
変化
周波数分割
8分割

点滅
チャンネル
設定
演出の仕込みは、専用ソフト(PC搭載)と本体(PCとLAN接続)により、本体に記録されたデータを追加・変更して行う
LAN接続により、1台のPCで複数台の演出仕込みが可能
外部接点でシーンの呼び出しを実行

最大 DMX150CH 音調機能付き LANDMX兼用  保守製品
LAN-DMX(※1)の機能を搭載

〇LAN RJ45 10Base/T
〇DMX RJ45 x 1port(Univers)
〇内蔵メモリー
〇接点入力 8接点
〇Sound(マイク)入力x1
〇内蔵マイクx1


※1 LAN-DMX DMX信号を、LANケーブルによって中継・分配するサテライト
外部スイッチ

Light Player/converterシリーズ    プレーヤー/コンバータ


DMXライトも、テープライトも これで一発解決!


DMXの信号をいろいろなプロトコルへの変換機能に加え、LEDのアドレス+グループ設定が可能です。
さらに、その機能にプラスして、メディアカードの演出データを再生する機能を持つたプレーヤーもあります。

このグルーピングは機種にかかわらず同一操作であるため煩雑な操作を統一化でき、また、その現場の要求に対応した設定に容易に変更できるため最小限のチャンネルでコントロールできるよう設定可能です。
また、このコンバータにより、LEDの近くに設置できるため、LEDとコンバータ間の距離制約から解放され、施工後のノイズトラブルや機器の信頼性に対しても強固な構成となります。

〇 DMX信号をグルーピング
  アドレス変更機能がないDMXタイプのLEDに対して、グルーピングが可能です。
〇 WSシリーズ(SPI)タイプLEDのグルーピング
  アドレス変更機能がないDMXタイプのLEDおよび、RGBWなど4色タイプのLEDに対しての機種設定やグルーピングが可能です。

ライトプレーヤー (DMX/LEDメディアプレーヤー)

Ai-Farm最小のDMX/ピクセルLEDのメディアプレーヤー
それぞれは単独で動作可能なインテリジェンス機器で、DMXトリガー信号により一斉スタート、分散型大規模システムを手軽に構成可能です。
メディアカードに記録しているデータの再生機能と、ライトコンバータの機能を併せ持ち、各種フォーマットのLED機種に幅広く対応します。
自動スタート設定時、DMX入力を必要とせず電源投入後に単独演出再生。
メディア
カード
再生
演出
100
再生可
トリガー
Cue
呼び出し
ライト
コンバータ
機能

防滴

高精度

クロック
オート
スタート
指定可能
Ai-7000
ファイル
互換
単体のみで
再生
可能
DMX入力トリガーによるCUEの再生機能をにより、複数台のライトプレーヤーを同時再生し、大規模システムが安価に実現できます。
※アドレス/グループ設定はAi-Testerを使用します。
〇USBx1
〇メディアカードx1

対応出力:
1.DMX(Max512CH)
2.WS2812B(600LED) / WS2811(600LED-IC)
3.SKxxx RGBW4色タイプ(450LED)

ライトコンバータ (DMX →ETC コンバータ)

マルチプロトコル変換コンバータ
DMX器具には先頭アドレス設定・グループ設定コンバータとして機能
DMXに対応していないSPIタイプのテープライトにも先頭アドレス設定・グループ設定のコンバータとなります。
また、長距離設置に強いSPIの作動出力も可能

※将来の対象機器への対応も可能
DMX
入力

DMX
LEDを
制御
SPI
LEDを
制御
SPI
2系統
制御
SPI
差動信号
出力可

防滴

様々な
LED器具に
切り替え
〇DMX 1系統出力
〇SPI 2系統出力(WS28XX互換の3/4色LED対応)
    電源を含む3線式LEDに対応
    各々、別種のLED・アドレス・グループ数を設定可能
※アドレス/グループ設定はAi-Testerを使用します。

対応出力:
1.DMX(Max512CH)
2.WS2812B(600LED) / WS2811(600LED-IC)
3.SKxxx RGBW4色タイプ(450LED)

ライトコンバータ スリム

DMX信号をテープライト用信号へコンバート。
安価に各種テープライト制御が可能となります。
スリム形状により、テープライト近くの狭いスペースへも施工できます。
DMX

入力
様々な
LED器具を
制御
最小
サイズ

最小サイズのコンバータ(約テープライト幅)
DMX/SPIタイプ マルチプロトコルコンバータ
※アドレス/グループ設定はAi-Testerを使用します。

対応出力:
1.WS2812B(400LED) / WS2811(400LED-IC)
2.SKxxx RGBW4色タイプ(300LED)

PWM・接点シリーズ   コンバータ/コントローラ


省エネのため、直点灯タイプのLEDを調光して消費電力を下げたいと思つたことはありませんか?
普通のツリーなどに演出を加え、感動と省エネの両方を実現したいと思いませんか?

PWMシリーズは、常点タイプのLEDをDMXで制御できるよう、電源とLEDの間に挿入し、演出にも使えるようPWM(パルスワイドモジュレーション)制御用のドライバーユニットです。

シリーズには、設置状況、容量などにより数種類のタイプがあります。

DMX-PWM6-3A

配電盤等に設置しやすい、DINレール取付可能な6CHPWMコントローラー
電圧9V~24Vで常点タイプのLEDをDMXで制御できるよう、電源とLEDの間に挿入し、演出にも使えるタイプのドライバーユニットです。
PWM
調光

DMX
入力

DINレール
取り付け

7セグメントLEDによりアドレス設定やDMXのモニターも可能。
3A×6チャンネルの容量を持ちます。。
外部接点入力での全体UP/Downのコントロールも可能です。
DMX入力にはRJ45を使用し、THROU・バッファOUTを備えています。

〇PWMハイパワータイプ 6CH 各3A 9-24V

※ご要望によりカスタマイズ可能です。
※PWM制御できないタイプのLEDもありますのでご注意ください。

DMX-PWM4-2A       (量産予定)

連鎖型ケーブルでも使用可能なPWMコンバーター
W/Cの2色やRGBWの4色に対応できるよう、4CH/2CHx2制御の接続も容易
PWM
調光

DMX
入力

連鎖
ケーブル

入力コネクタータイプは2種類あり、連鎖型コネクターを使用すると6芯フラットケーブルの中間に取付が可能なため、1本のケーブル上に複数のユニットを接続できます。
そのため、設置ケーブルをシンプル化し、現地配線に要する時間を短縮できます。
※アドレス設定はAi-Testerを使用します。

〇PWM 4CH 各2A 5-24V
〇LED側コネクターは6Pプラグインまたは3Px2プラグインの選択が可能です。

※PWM制御できないタイプのLEDもありますのでご注意ください。

DMX-PWM3-2A      (量産予定)

電圧5V~24Vで常点タイプのLEDをDMXで制御できるよう、電源とLEDの間に挿入し、演出にも使えるタイプのドライバーユニットです。
PWM
調光

DMX
入力


防滴

Light converterと同一外形の防滴タイプPWMコンバータで、過酷な使用目的に対応します。
※アドレス設定はAi-Testerを使用します。

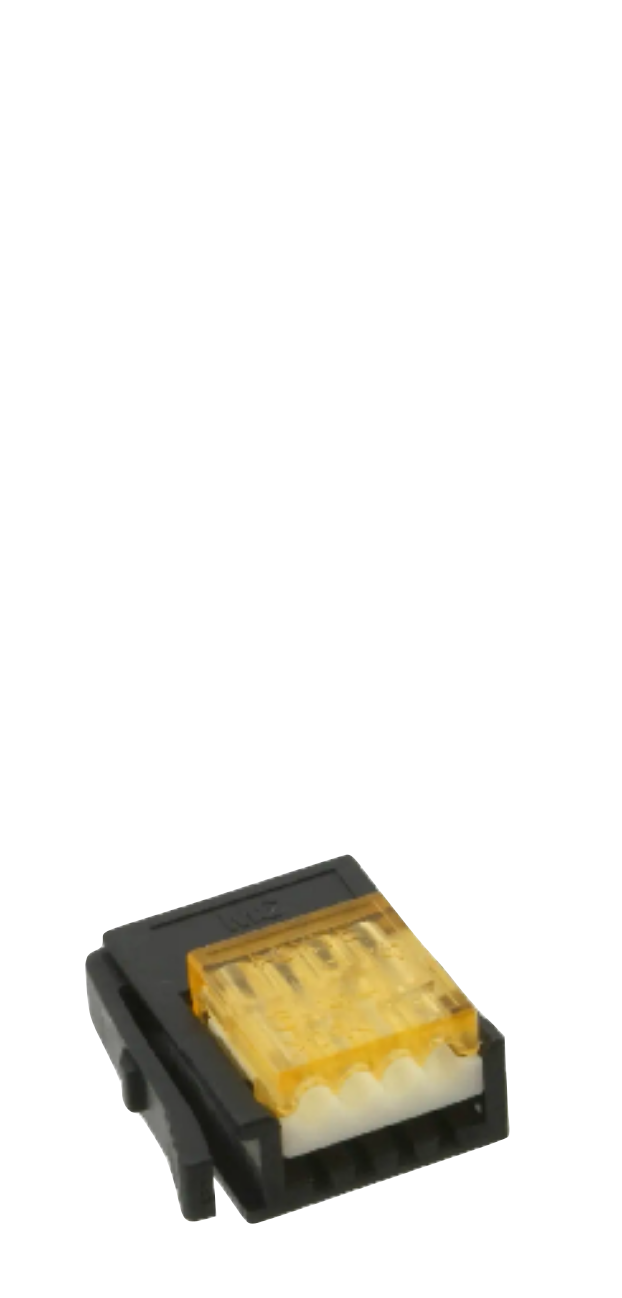

〇ケーブル端は標準でイベント対応モレックスコネクター4P仕様
〇PWMローパワータイプ 3CH X 2A   5-24V
〇特注で、両端防水コネクタ使用も可能

DMX-PWM3-1A

表示灯などの小電力LEDに最適
PWM3CH LowPower 小型タイプ
PWM
調光

DMX
入力


小型

※アドレス設定はAi-Testerを使用します。

SW-3-120mA (AC/DC)

無電圧接点 3CH を持つコンバーターで、DMX信号50%を境にON/OFFします。
リレーなどのメカインターフェースに最適
50%
ON/OFF

DMX
入力


小型

レベルには10%のヒステリシスを持っていますので、50%近辺でのON/ OFFのバタつきはありません。
DMX50%以下 OFF
DMX50%以上 ON
※アドレス設定はAi-Testerを使用します。

〇無電圧接点3CH (フォトモスリレータイプ)
〇接点定格 AC/DC 24V 120mA

その他オプション

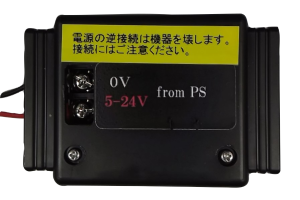

Branch connecter

LEDライト分岐コネクタユニット
Type1 チャンネル数の多い Pixel LEDなどに適合 DMX2系統入力 各系統3出力
Type2 チャンネル数の少ない ZoomStylerなどに適合 DMX1入力 TROU-OUT付き 全6出力
出力バッファー・各回線電源保護ヒューズ付き
電線保護
ヒューズ
搭載
簡易
スプリッタ
搭載



電源入力端子台と2系統のDMX入力を持ちます。

各系統のDMX信号は、一旦受信バッファーで受け取り、出力バッファを介して、電源を含みそれぞれ3個の4Pコネクターに分割されます。 3口x4Px2ペアー
各コネクターの電源にはポリスイッチを内蔵し機器を保護します。
Rear View
分岐conector

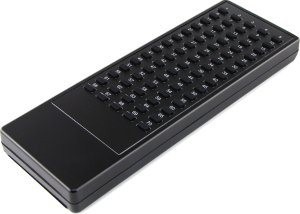

赤外線リモコン 70/18/8キー (ダイセン電子工業製)

赤外線操作器で数種の中から選択できます。

これ以外のキー数に関しては、お問い合わせください。
70
Key
タイプ
18
Key
タイプ
8
Key
タイプ
赤外線コントロールできるタイプのLEDやコントローラー共通ユニットになります。
8キー
18キー

LAN-DMX

LAN-DMX

Ai-Farmソフトを搭載したパソコンとLAN接続し、DMXを出力します。
DGL
シリーズ
対応
RJ45
x2
タイプ
キャノン5P
x2
タイプ
2CH DMXOut  100/10BastT
DGLシリーズ用
